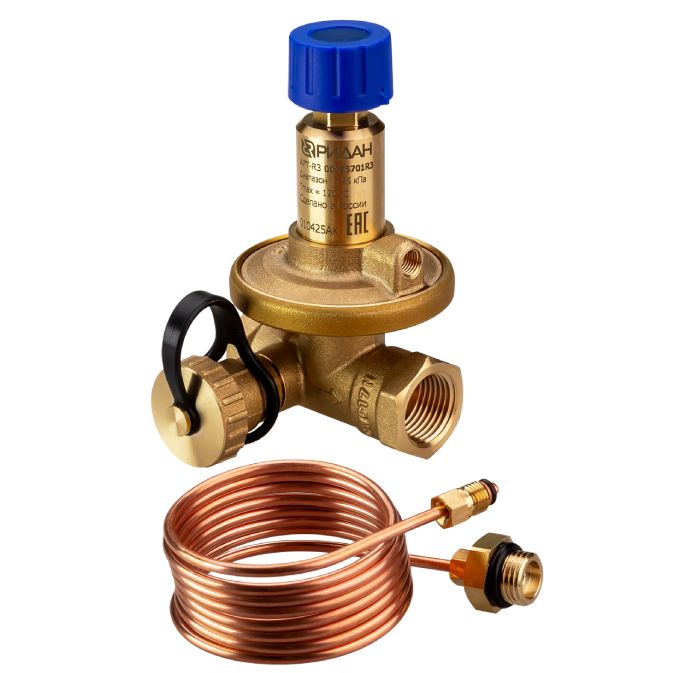

Клапан балансировочный автоматический APT-R3, 1 1/2” ВР, Kvs 10 (диапазон 0,05-0,25 бар) Ридан

Клапан балансировочный автоматический APT-R3, 1 1/2” ВР, Kvs 10 (диапазон 0,05-0,25 бар) Ридан

Автоматический балансировочный клапан APT-R3 предназначен для систем отопления, тепло и холодоснабжения с переменным расходом для объектов различного назначения.

Клапаны APT-R3 — регуляторы постоянства перепада давлений, предназначены для гидравлической балансировки трубопроводных систем тепло- и холодоснабжения при переменных расходах проходящей через них среды в диапазоне от 0 до 100%. Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.

С использованием клапанов APT-R3 отпадает необходимость в сложной и продолжительной гидравлической наладке систем. Динамическая балансировка системы во всех режимах её работы позволяет улучшить комфорт в обслуживаемых помещениях и оптимизировать энергопотребление системы.

Клапаны APT-R3 разработаны специально для поддержания постоянного перепада давлений, на который они настраиваются в процессе наладки системы. Положительное давление от подающего трубопровода системы передается по импульсной трубке, присоединенной к штуцеру, в пространство над мембраной.
Отрицательное давление передается в пространство под мембраной от входного патрубка клапана (от обратного трубопровода системы) через отверстие в конусе клапанов APT-R3.

Разность этих двух давлений уравновешивается рабочей пружиной клапанов APT-R3.

Клапан APT-R3 настраивается на поддержание требуемого перепада давлений путем изменения усилия сжатия пружины.

Настройка производится вращением настроечного шпинделя, сжимающего пружину. Один полный оборот шпинделя изменяет давление настройки на 0,01 бар (1 кПа). Вращение шпинделя по часовой стрелке увеличивает регулируемую разность давлений, а вращение против часовой стрелки — уменьшает.

В комплект поставки входит:

• - клапан APT-R3;
• - импульсная трубка;
• - адаптер для подключения APT-R3 к клапанам-партнерам с отверстием G1/4
• - паспорт;
• - руководство по эксплуатации
